[PKI] 인증서 관리 규격

PKI에서는 인증기관, 등록기관, 그리고 사용자 간의 각종 인증서 업무를 처리하기 위한 표준적인 통신 프로토콜이 필요하다. 이를 CMP(Certificate Management Protocols)라 하며, 인증서 발급/갱신/폐지 요청 및 응답 처리에 사용된다. 인증서 관리 프로토콜은 PKI 구성요소 간의 온라인 상호연동 뿐만 아니라, 상호인증 하려는 두 인증기관 사이에서도 사용될 수 있다.

대한민국의 행정전자서명인증체계에서는 RFC4210을 준용하여 인증서 관리를 수행하며, 그에 필요한 메시지는 RFC4211의 메시지 형태를 사용한다. 인증서 관리 규격들은 다음의 문서에서 표준을 명시하고 있다.

■ RFC 4210 Internet X.509 Public Key Infrastructure Certificate Management Protocol (CMP)

PKI의 초기화와 사용자의 등록, 인증서 발급, 갱신, 폐지 등 PKI 관리를 위한 방안을 기술하고, 이를 구현하기 위한 메시지 구문을 정의한다.

■ RFC 4211 Internet X.509 Public Key Infrastructure Certificate Request Message Format (CRMF)

RFC4210에서 기술된 내용 중 인증서 요청과 관련된 메시지 구문을 정의한다.

■ PKCS#10 v1.7 Certification Request Syntax Standard

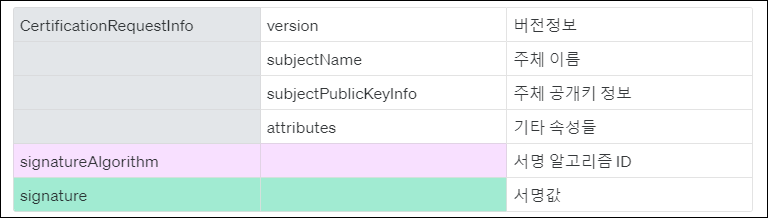

PKCS#10에서 정의하는 요청서의 내용은 다음과 같다.

여기서 subjectPublicKeyInfo는 X.509에서 정의되는 것으로 공개키와 공개키가 사용되는 알고리즘 정보를 포함한다.

인증서 관리 프로세스



인증서 \   단계	발급	갱신	폐지
최상위인증기관(Root CA) 인증서	1. RootCA 설치 시 콘솔에서 인증서와 키 파일 생성 2. 인증서를 Ldap에 수동 게시 ※ RootCA에서 CA인증서 발급 시 2인 이상의 Pin 입력 필요	1. RootCA 콘솔에서 갱신 명령어로 RootCA 인증서 갱신 2. 갱신된 RootCA 인증서를 Ldap에 수동 게시	1. RootCA 콘솔에서 폐지명령으로 인증서 폐지 2. 폐지된 RootCA 인증서를 Ldap에서 삭제
인증기관 (CA) 인증서	1. 해당 인증기관에서 CSR 제공 2. RootCA 관리도구에서 CSR을 이용하여 인증서 발급 3. 인증서를 Ldap에 수동 게시	1. RootCA 관리도구에서 CA 인증서 갱신 2. 갱신된 CA 인증서를 Ldap에 수동 게시	1. RootCA 관리도구에서 CA인증서 폐지 2. 인증서를 Ldap에서 삭제
등록기관 (RA) 인증서	1. CA 관리도구에서 RA 인증서와 키 파일 생성 2. RA 인증서를 Ldap에 게시	1. CA 관리도구에서 RA 인증서와 키 파일 갱신 2. RA 인증서를 Ldap에 게시	1. CA 관리도구에서 인증서 폐지 2. 인증서를 Ldap에서 삭제
원격등록기관 (LRA) 인증서	1. RA 관리도구에서 LRA 인증서와 키 파일 생성 2. 발급된 인증서 오프라인 전달 ※LRA 인증서는 LDAP 게시안함	1. RA 관리도구에서 LRA 인증서와 키 파일 갱신	1. RA 관리도구에서 LRA 인증서 폐지
OCSP 인증서	1. 해당 CA가 OCSP 인증서와 키파일 생성 2. OCSP 인증서를 Ldap에 자동 게시 3. 발급된 인증서를 OCSP 시스템에 로드 및 설치	1. OCSP 서버는 일주일(7일) 주기로 OCSP 단기인증서 자동 갱신을 해당 RA에 요청 2. 갱신된 인증서 Ldap에 자동 게시	1. 해당 RA에서 OCSP 인증서 폐지 요청 2. 해당 CA에서 OCSP 인증서 폐지 및 LDAP에서 삭제
시점확인 (TSA) 인증서	1. RA관리도구에서 TSA 인증서 발급요청 2. TSA인증서를 Ldap에 게시 3. 발급된 인증서를 시점확인 서버에 설치	1. RA관리도구에서 TSA 인증서 갱신요청 2. TSA인증서를 Ldap에 게시 3. 갱신된 인증서를 시점확인 서버에 설치	1. RA관리도구에서 TSA 인증서 폐지 2. 폐지된 인증서는 Ldap에서 자동 삭제됨
신뢰기관 인증서 목록 (CTL)	1. RootCA 관리도구에서 CTL 생성 2. 생성된 CTL은 Ldap에 자동 배포	1. RootCA 관리도구에서 3개월 주기로 CTL 자동 갱신 2. 갱신된 CTL은 Ldap에 자동 배포	1. RootCA 관리도구에서 CTL 폐지 2. CTL은 Ldap에 자동 삭제
웹서비스 인증서	1. 인증홈페이지 툴 또는 웹서버에서 CSR 제공 2. 인증홈페이지에서 CSR을 이용하여 웹서비스 인증서 발급 3. 발급된 인증서를 인증홈페이지에서 다운로드	1. 인증홈페이지에서 웹서비스 인증서 갱신 2. 갱신된 인증서를 인증홈페이지에서 다운로드	RA 관리도구에서 웹서비스 인증서 폐지

인증서 관리 메시지

데이터 구조

인증서 관리에 사용되는 모든 메시지는 다음과 같은 구조를 가지고 있다.

PKI Header

PKI Body

PKI Protection

ExtraCerts(Sequence of Certificate)

PKI Header는 인증서 관리 메시지에 공통적으로 적용되는 정보인 주소 지정(addressing)과 발급, 갱신, 폐지등을 구분할 수 있는 정보를 포함한다.

PKI Body는 특정 메시지와 관련된 정보를 포함한다.

PKI Body Message

메시지 프로파일

인증서 관리 메시지는 크게 인증서 발급(Initial Registration), 인증서 갱신(Key Update), 인증서 폐지(Revocation) 세가지로 구분되어, 전자서명용과 암호화용 인증서를 함께 발급/갱신/폐지 요청한다.

또한 인증서 정책 정보를 전달하기 위해 사용되는 General Message와 General Response가 존재한다.

References

행정전자서명 프로파일 및 알고리즘 상세서(웹트러스트 인증 (gpki.go.kr))
