[GNS3] RIP 라우팅 프로토콜

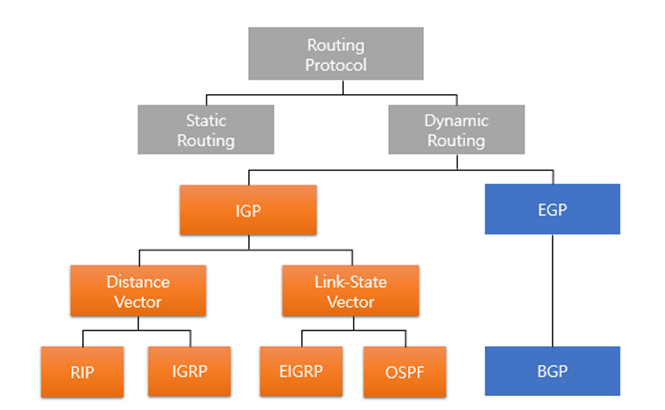

라우팅 프로토콜

RIP(Routing Information Protocol)

동적 라우팅 - IGP(내부라우팅) - Distance Vector 기반의 RIP 라우팅 프로토콜에 대해 알아본다.



• 동적 라우팅 프로토콜 중 경로 결정 방식이 가장 단순함

• 간단한 설정, 모든 라우터에 사용가능

• Metric으로 hop-count 사용 (최대 hop-count 15)



RIP v1

• IP주소를 설정할 때 서브넷 마스크 자동 설정 (서브넷팅 사용 불가능)

• 라우팅 정보전달에 broadcast 주소 사용



RIP v2

• 같은 클래스안에 있는 네트워크를 서브넷 마스크를 이용하여 구별

• VLSM(Variable Length Subnet Mask) 지원

• 라우팅 정보전달에 Multicast 주소 사용



Distance Vector

• 라우터 간 가까운 곳의 순서로 본인이 가지고 있는 데이터 교환

• 이후 다른 라우터의 정보를 전달 받음

• 라우터를 몇 개 거쳐서 오는지 count 값 가지고 있음

• Auto-summary



GNS3

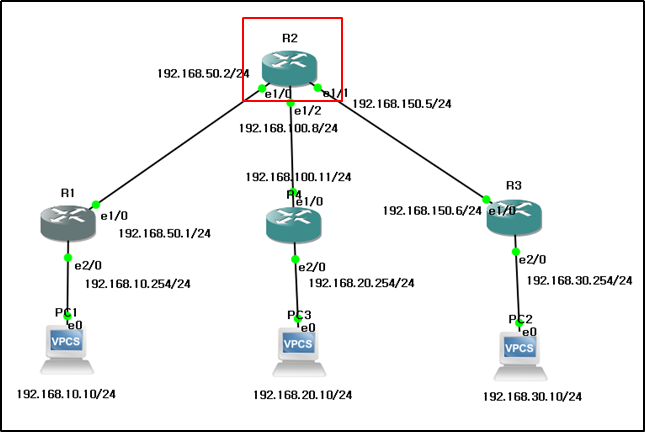

Network Topology

R2 인터페이스 설정

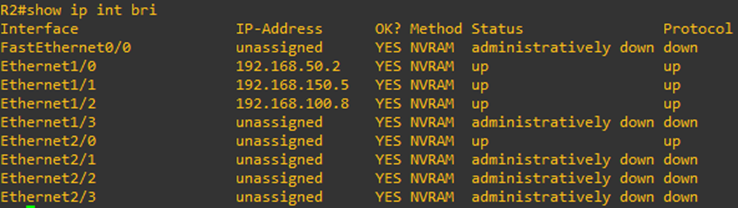

인터페이스 연결 정보 확인

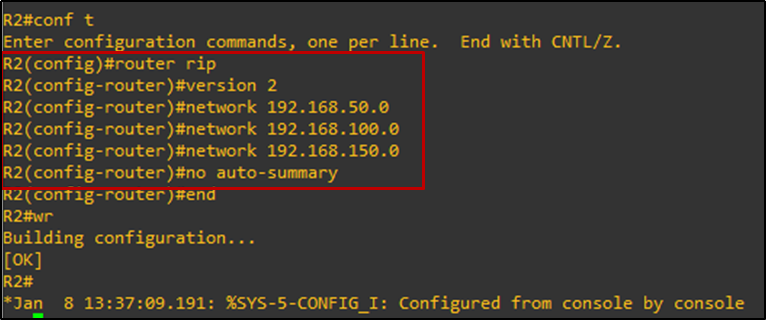

RIP 프로토콜 사용 설정

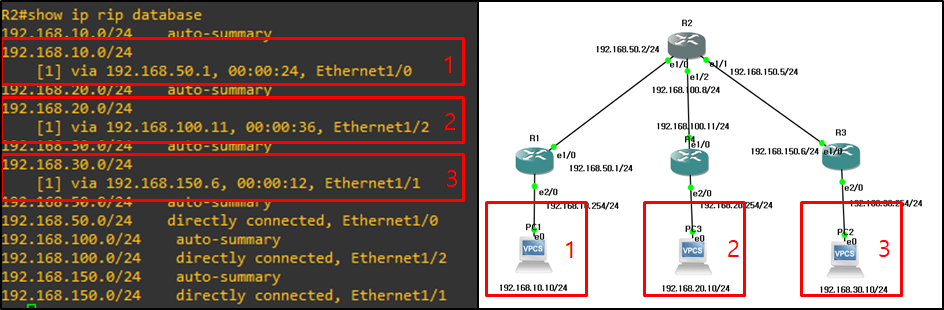

RIP 프로토콜을 사용하는 라우터의 홉 설정

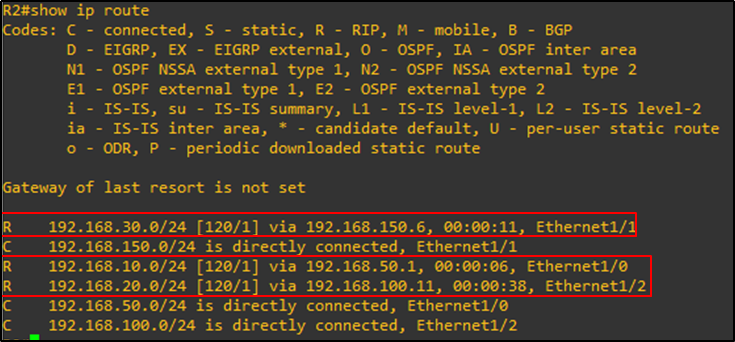

R2 의 라우팅 테이블은 아래와 같다.

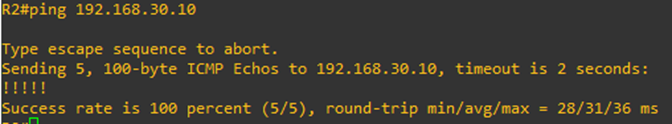

핑(ICMP) 테스트로 통신이 가능한지 확인한다.

성공!



정리



• 경로 설정은 Hop count가 네트워크 당 ‘1’

• 라우팅 정보의 Update가 주기적으로 수행된다.

• 구성이 간단하다는 장점

• Hop count 제한되어 있어 소규모 망에서 운용하기에 적절하다.
